Q:双显三模是什么?

A:双显三模切换(Mux Switch)分为:独显输出、混合输出、集显模式 这三种模式。

支持此功能的机种:
搭载11代&12代CPU并支持独显直连功能的微星游戏本均支持双显三模切换。

如何在MSI Center 开启独显和混合模式

1. 打开微星独家MSI Center软件

混合输出&独显输出

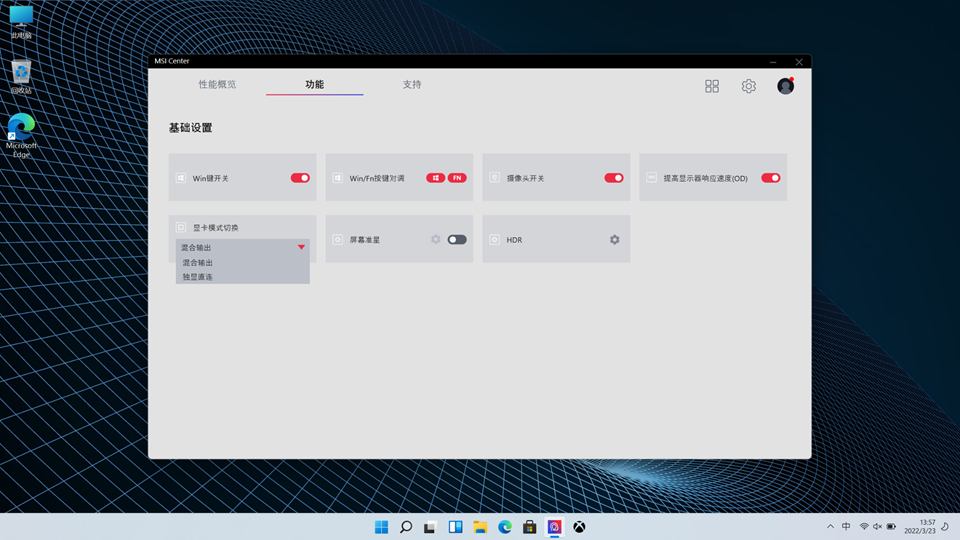

可通过MSI Center软件进行切换:MSI Center功能 → 选择基础设置 → 找到显卡模式切换



切换独显直连和混合模式系统都需重启一次



2. 纯集显模式相比混合输出模式可以增加笔记本的续航能力,这恰好能满足不方便携带适配器的用户需求。

切换纯集显模式操作:测试机种12th冲锋坦克Pro GP76,其余支持的机种方法一致

*注意:操作此方法前务必确保此时的笔记本已设置为“混合模式”,若切换为独显直连模式再完成如下操作,会造成黑屏,无法正常进入系统!只能通过EC重置&BIOS重置的手法来恢复BIOS

黑屏的处理方法:
①进行EC重置(此操作不会重置系统,丢失文件)
关机移除笔记本电源包括所有外接设备,然后找到笔记本D壳有回旋标志的重置孔,用回形针戳10秒左右,插上电源开机为确认EC重置是否完成,请按下电源键确保笔记本不会开机;若笔记本在按压电源键后开机,请再次执行EC重置。注:在进行确认时不可接上AC电源适配器。

②进行BIOS重置(此操作不会重置系统,丢失文件)
关机移除笔记本电源包括所有外接设备,然后长按电源键30秒,再次按下开机键等待BIOS重置,此重置过程1-3分钟,期间电源指示灯会多次熄灭亮起

如何在MSI Center 开启集显输出模式

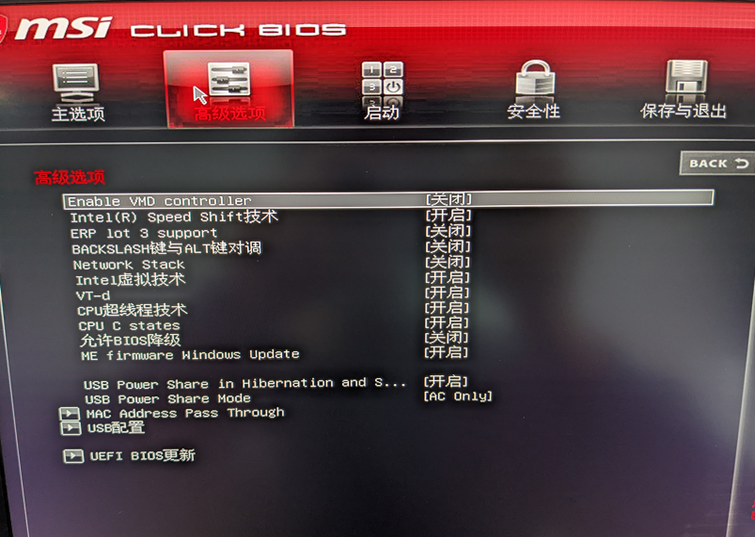

1. 开机一直按“Delete按键” 进入BIOS界面 找到高级选项

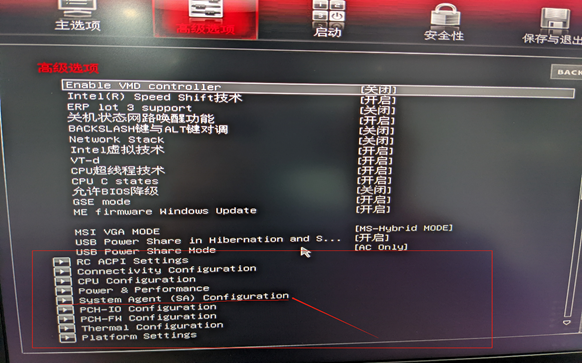

2. 同时按住键盘左边的alt+F2按键 和右侧的shift和ctrl按键,如果没有打开隐藏选项,多试几次即可,成功后隐藏选项就会显示出来(红框内的为隐藏选项)找到SystemAgent (SA)Configuration并进入该界面

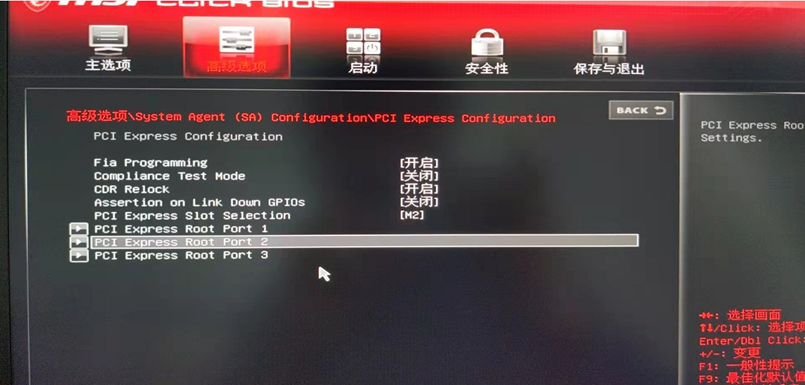

3. 找到PCI Express Configuration选项,并进入



4. 进入PCI Express Root Port 2

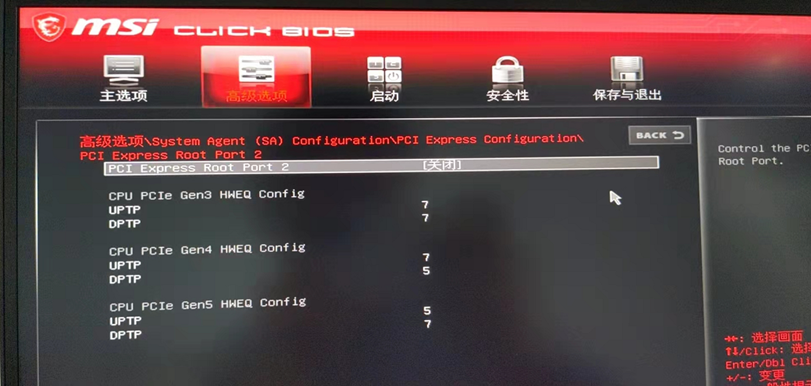

5. 将PCI Express Root Port 2 打开设置为“关闭”

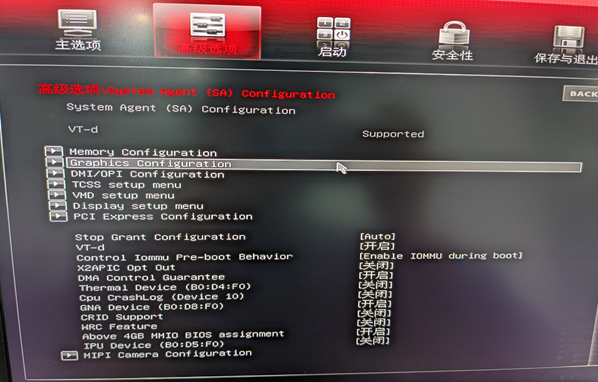

6. 返回到System Agent (SA)Configuration 界面再进入Graphics Configuration界面

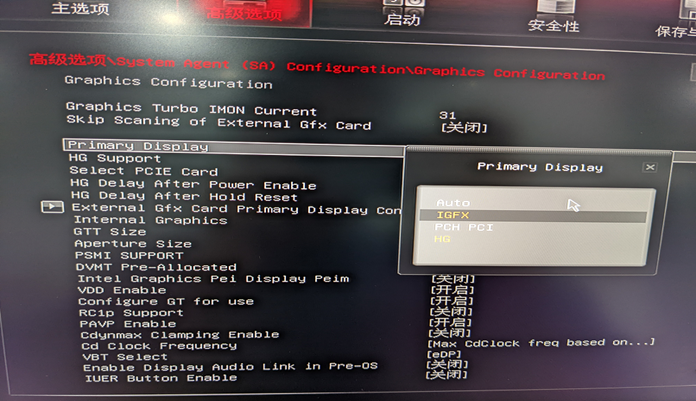

7. 在Primary Display中将默认的“HG”改为“IGFX”


8. 都设置完按F10保存重启即可,此时会发现12代笔记本开机的按钮指示灯变为纯白色常亮状态,11代为橙色常亮状态(实际已开启),说明此时已为纯集显模式,同样也可以去系统中通过设备管理器→显示适配器中可以看到此时为集显输出模式。
以上就是开启微星笔记本双显三模切换的详细教学,可以收藏备用。如果您遇到什么问题可以联系官方售后团队:4008288588~他们都会帮助您的,谢谢~
